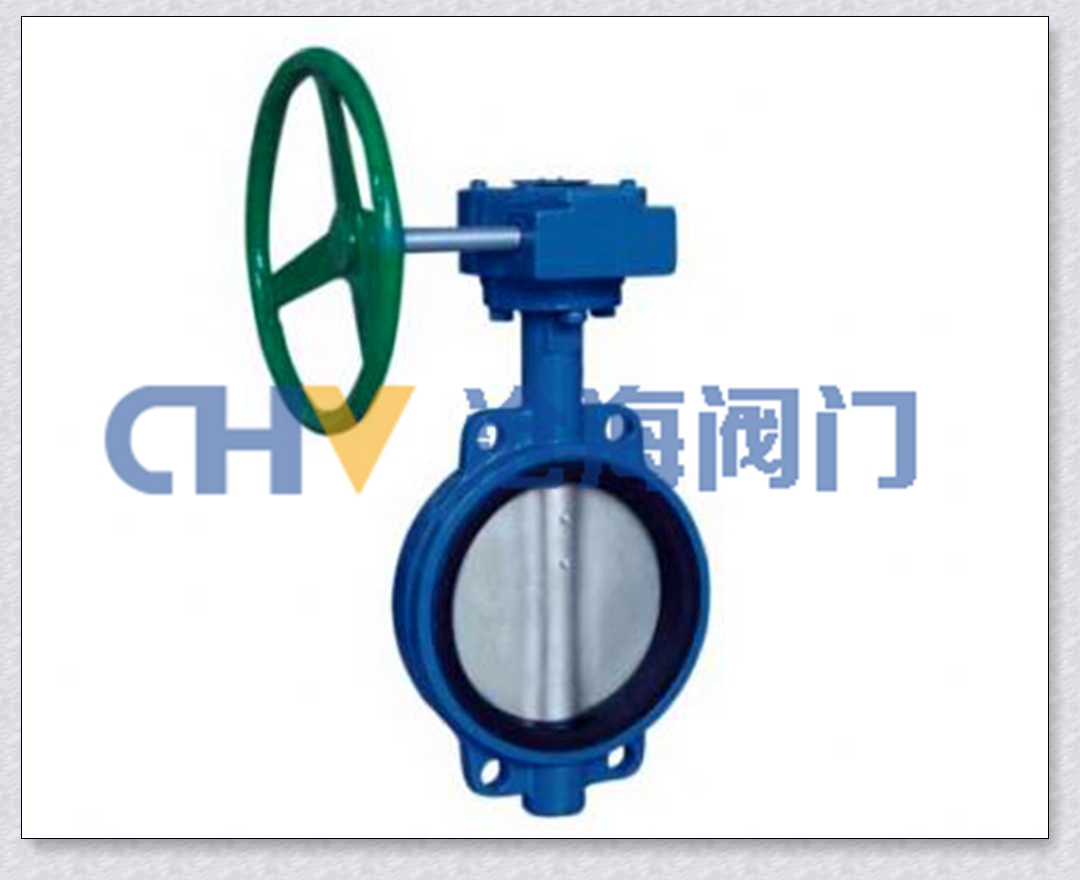

D371X涡轮对夹软密封蝶阀

手柄对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用

【蝶阀】主要特点：（1）启闭方便迅速、省力、流体阻力小，可以经常操作。（2）结构简单，体积小，重量轻。（3）可以运送泥浆，在管道口积存液体最少。（4）低压下，可以实现良好的密封。（5）调节性能好?！镜А堪沧疤崾荆海?）在安装时，阀瓣要停在关闭的位置上。（2）开启位置应按蝶板的旋转角度来确定。（3）带有旁通阀的蝶阀，开启前应先打开旁通阀。（4）应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

D371X涡轮对夹软密封蝶阀概述：

手柄对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

D371X涡轮对夹软密封蝶阀设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D371X涡轮对夹软密封蝶阀主要技术参数

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

D371X涡轮对夹软密封蝶阀连接尺寸

公称通径(DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

手柄蝶阀对夹蝶阀手柄对夹蝶阀软密封蝶阀蝶阀价格软密封蝶阀作用软密封蝶阀尺寸软密封蝶阀重量软密封蝶阀图纸软密封蝶阀结构长度软密封蝶阀材质软密封蝶阀说明书购买本公司手柄对夹式蝶阀请按以下指示进行安装：（详情或见产品说明书）

（1）、在安装时，阀瓣要停在关闭的位置上。

（2）、开启位置应按蝶板的旋转角度来确定。

（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。

（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

D371X对夹蝶阀
